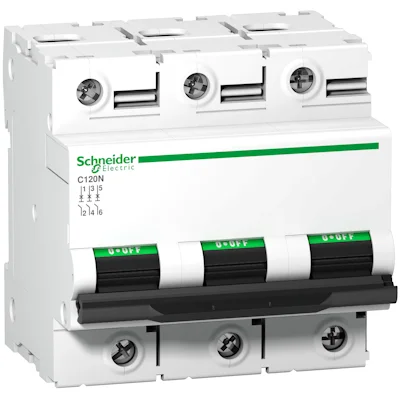

Multi 9 C60 katkaisijoihin perustuva suojakatkaisija Acti 9 C120 tunnetaan yli 100 maassa laadustaan ja malliston laajuudesta. C120 varmistaa asennuksen turvallisuuden ja varmistaa piejännitejärjestelmän toimivuuden ja luotettavuuden.
- Nimellisvirta: 10 … 125 A
- Laaja valikoima katkaisukykyluokkia ja laukaisukäyriä: B, C, D…
- Versiosta riippuen joko standardin IEC EN 60898 tai IEC 60947-2 mukaisia
- Eristys teollisuusstandardin IEC 60947 mukainen
- Käyttöjännite: 440 Vac asti, eristysjännite: 500V
- Mahdollisuus listätä vikavirtasuojakytkin: C120 Vigi
- Valinnaiset sähköiset lisävarusteet: tilan ja laukeamisen osoitus, työvirtalaukaisu, alijännitelaukaisu, ylijännitelaukaisu
Sovellukset:
- Sähköpiirien suojaus kaikissa julkisissa ja teollisuusrakennuksissa.
Tekniset tiedot:
- Tuotesarja: Acti 9
- Mitoitusvirta: 80 A
- Napojen määrä yhteensä: 3
- Leveys (moduulipaikkojen määrä): 4.5
- Laukaisukäyrä: C
- Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V: 10 kA
- Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V: 20 kA
- Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V: 10 kA
- Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V: 10 kA
- Nimellisjännite: 400 V
- Jännitetyyppi: AC
- Suojattujen napojen määrä: 3
- Kotelointiluokka (IP): IP20
- Taajuus: 50-60 Hz
- Juontava 0-napa: ei
- Virranrajoitusluokka: 3
- Lisäyksikkömahdollisuus: kyllä
- Ylijänniteluokka: 4
- Ympäristön likaantumisaste: 3
- Liitettävä johdin, lanka: 1.5-50 mm²
- Liitettävä johdin, monisäikeinen: 1-35 mm²
- Syöksyjännitekestoisuus Uimp: 6 kV
- Mitoitettu eristysjännite Ui: 500 V
- Ympäristön lämpötila käytön aikana: -25-70 °C
- Upotussyvyys: 44 mm
